Kablo Merdiveni Nedir, Nerede Kullanılır? Ölçüler ve Seçim (K40M–K100M)

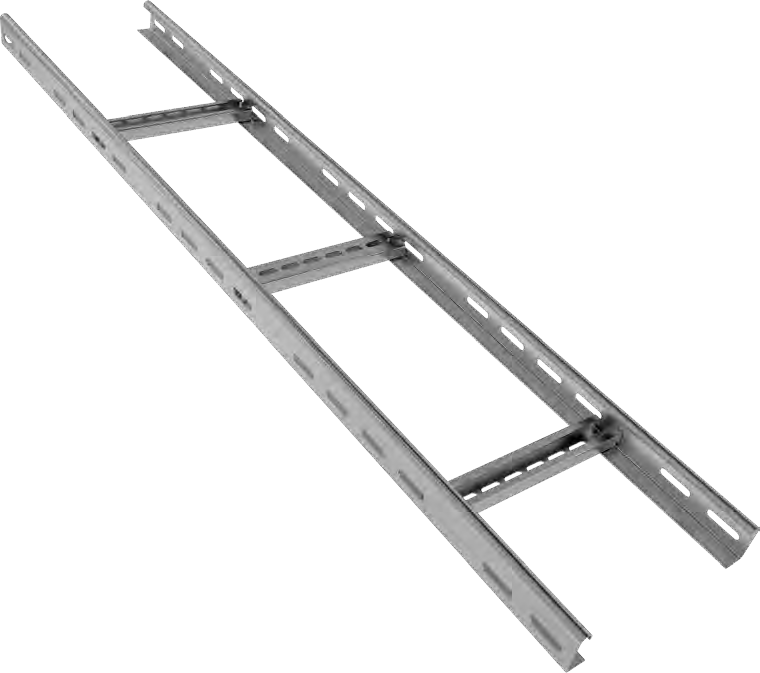

Kablo merdiveni, iki yan profilin belirli aralıklarla yerleştirilmiş basamaklarla (traverslerle) birleştirilmesinden oluşan açık gövdeli bir kablo taşıma sistemidir. Kablolar basamakların üzerine döşenir ve basamaklara bağlanarak sabitlenir. Görünüşü basit olsa da doğru projede kablo kanalına göre belirgin avantajlar sağlar.
Kablo merdiveni ne zaman tercih edilir?
- Uzun açıklıklar: Yan profillerin yüksekliği sayesinde destekler arasında daha uzun mesafeleri geçebilir; destek sayısı ve askı maliyeti azalır.
- Ağır güç kabloları: Ana dağıtım hatları, trafo ve jeneratör çıkışları gibi kalın ve ağır kabloların taşındığı hatlarda tercih edilir.
- Isı dağılımı: Açık gövde, kabloların çevresinde hava dolaşımına izin verir; yüksek akım taşıyan kabloların soğuması kolaylaşır.
- Dikey çıkışlar ve şaftlar: Kabloların basamaklara bağlanabilmesi dikey güzergâhlarda sabitlemeyi kolaylaştırır.
- Açık saha ve sanayi: Toz ve suyun birikmemesi, dış ortam ve sanayi tesislerinde avantajdır.
Buna karşılık küçük kesitli, çok sayıda zayıf akım ve data kablosu taşınacaksa, kablolar basamak aralarından sarkabileceği için delikli veya deliksiz kablo kanalı daha uygundur. İki sistemin farkını kablo kanalı ve kablo tavası (merdiveni) karşılaştırmasında ayrıntılı anlattık.
Ölçü seçenekleri
BTR Enerji merdiven tipi kablo taşıma sistemleri, katalogdaki tam ölçü matrisiyle sunulur: beş yükseklik seçeneğinin hepsinde sekiz genişlik ve üç sac kalınlığı mevcuttur.
| Yükseklik (H) | 40, 50, 60, 70, 100 mm (K40M – K100M) |
|---|---|
| Genişlik (W) | 100, 150, 200, 250, 300, 400, 500, 600 mm |
| Sac kalınlığı | 1,2 – 1,5 – 2,0 mm |
| Standart boy | 3 m |
Yükseklik, yan profilin taşıma kapasitesini ve kabloların yandan korunmasını belirler; genişlik kablo sayısına ve ileride eklenecek kablolar için bırakılacak paya göre seçilir. Genişlik hesabında kablo çaplarından yola çıkmak için kanal genişliği hesaplama aracını kullanabilirsiniz.
Aksesuarlar: güzergâhı tamamlayan parçalar

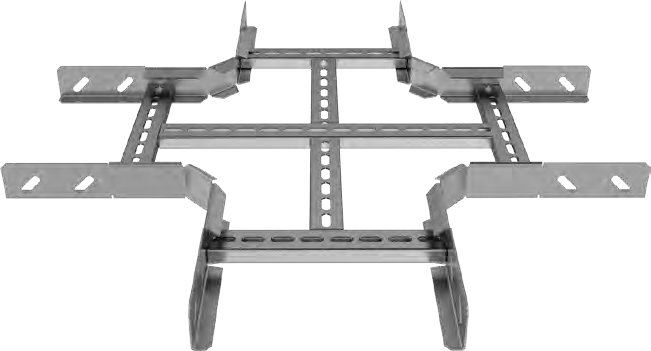

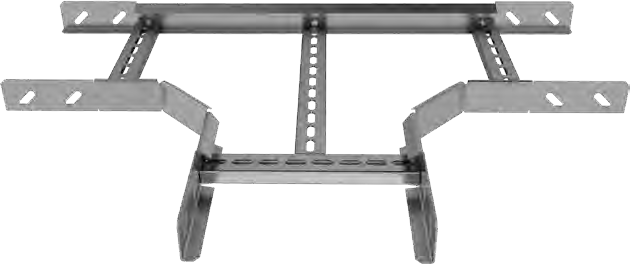

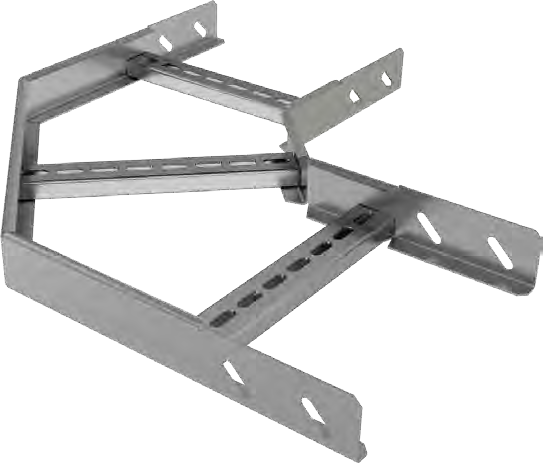

Bir merdiven hattı düz parçalardan ibaret değildir. Yön değiştirmek için köşe, T ve dörtlü dönüşler; kot değiştirmek için iç ve dış bükey dönüşler; genişlik değiştirmek için redüksiyonlar kullanılır. Bu parçaların merdivenle aynı yükseklik ve kaplamada seçilmesi, hattın mekanik bütünlüğü ve elektriksel sürekliliği için önemlidir.
Seçimde dikkat edilecekler
- Kaplama: İç mekânda pregalvaniz yeterli olabilir; açık saha, nemli ve agresif ortamlarda sıcak daldırma galvaniz veya paslanmaz tercih edilmelidir. Kaplama seçenekleri
- Kablo sabitleme: Özellikle dikey hatlarda ve kısa devre kuvvetlerinin önemli olduğu ana hatlarda kablolar basamaklara uygun kelepçe veya bağlarla sabitlenmelidir.
- Kapak ihtiyacı: Güneş ışığına doğrudan maruz kalan veya üstten cisim düşme riski olan yerlerde kapak kullanılmalıdır.
- Destek aralığı: Merdiven uzun açıklık geçebilir, ancak açıklık yük ve kalınlığa göre katalogdan doğrulanmalıdır. Destek aralığı rehberi
- Topraklama: Metal taşıma sisteminin elektriksel sürekliliği ve topraklamaya bağlantısı kablo kanalıyla aynı kurallara tabidir. Topraklama rehberi
Projeniz için uygun ölçüyü ve aksesuarları seçmek üzere merdiven tipi kablo taşıma sistemleri sayfasını inceleyebilir, ürünleri teklif sepetine ekleyebilirsiniz.
