Kablo Kanalı Kapağı Ne Zaman Gerekir? Güneş, Düşen Cisim, Toz ve Rüzgâr

Kablo kanalı kapağı çoğu projede metrajın sonuna eklenen küçük bir kalem gibi görünür. Oysa kapak hem kabloyu korur hem de hattın ısınmasını, içine su girip girmemesini ve rüzgârda nasıl davranacağını değiştirir. Bu yüzden "her yere kapak" da "hiçbir yere kapak" da doğru değildir. Aşağıda kapağın gerçekten gerektiği durumları ve kapak kullanırken dikkat edilecekleri topladık.

Kapak gereken durumlar

• Doğrudan güneş ışığı: Açık sahada güneşe bakan hatlarda kablo kılıfı yıllar boyunca güneş ışınımına maruz kalır. Kapak kabloyu gölgeler ve kılıfın yaşlanmasını yavaşlatır. Güneş santrallerinde sık rastlanan bir ihtiyaçtır; ayrıntılar için GES projelerinde kablo kanalı rehberine bakın.
• Üstten düşen cisim: Vinç, kreyn veya bakım platformu altından geçen hatlarda, üst katlarda çalışma yapılan şaftlarda ve depo raf aralarında kapak, düşen parça ve aletlere karşı mekanik koruma sağlar.
• Toz ve kir birikmesi: Un, çimento, tekstil, ahşap gibi tozlu işletmelerde açık kanal zamanla tozla dolar. Biriken toz temizliği zorlaştırır, ısı dağılımını bozar. Kapak birikmeyi azaltır.
• İnsanların erişebildiği yükseklik: Kanalın elle ulaşılabilecek yükseklikte olduğu koridor, otopark ve atölye gibi alanlarda kapak, kablolara yetkisiz müdahaleyi ve kazara hasarı zorlaştırır.
• Görünüm: Ofis, mağaza ve teknik hacimlerde açıkta kalan hatlarda kapak düzenli bir görüntü sağlar.

Kapağın gereksiz, hatta sakıncalı olabileceği durumlar

• Yüksek akım taşıyan güç hatları: Kapak, kabloların çevresindeki hava dolaşımını azaltır. Ağır yüklü güç kablolarında bu, kablonun daha sıcak çalışması demektir. Kapak düşünülüyorsa kablo kesiti seçimi bu döşeme şekline göre yapılmalıdır; kesit hesabı projenin elektrik mühendisi tarafından kapaklı döşeme koşulu dikkate alınarak doğrulanmalıdır.
• Sık kablo ilavesi yapılan hatlar: Veri merkezi ve sürekli değişen üretim hatlarında kapak her müdahalede sökülüp takılacağı için işçilik artar. Bu hatlarda kapak yalnızca risk olan bölümlere konabilir.
• Kapalı ve korunaklı tavan içleri: Asma tavan içi gibi düşen cisim ve güneş riski olmayan yerlerde kapak çoğu zaman ek bir fayda sağlamaz.

Kapak kullanırken dikkat edilecek 4 nokta

1. Rüzgâr ve kapak kelepçesi: Açık alanda rüzgâr kapakları kaldırmaya çalışır. Yerinden çıkan bir kapak hem kabloyu korumasız bırakır hem de çevre için tehlike oluşturur. Dış ortamda kapaklar kapak kelepçesi ile sabitlenmeli; rüzgâra açık uzun hatlarda kelepçe sayısı artırılmalıdır.
2. Su ve yoğuşma: Deliksiz ve kapaklı bir kanal, içine giren yağmur veya yoğuşma suyunu tutabilir. Dış ortamda delikli kanal tercih etmek ve suyun tahliye olabileceği bir yerleşim kurmak, kanalın içinde su birikmesini önler.
3. Dönüşlerde süreklilik: Kapak yalnızca düz parçalara konup köşe, T ve bükey dönüşlerde bırakılırsa koruma tam olmaz. Dönüşlerin her birinin kendi kapağı vardır; metrajda ayrı kalem olarak sayılmalıdır. Metraj hazırlarken metraj kontrol listesi işinize yarar.
4. Aynı seri ve aynı kaplama: Kapak, kanalla aynı genişlikte, aynı seride ve aynı kaplamada seçilmelidir. Geçmeli tip kanalın kapak serisi normal hizmet, ağır hizmet ve merdiven tipi kapaklarından farklıdır.

Kapak ve kapak aksesuarları

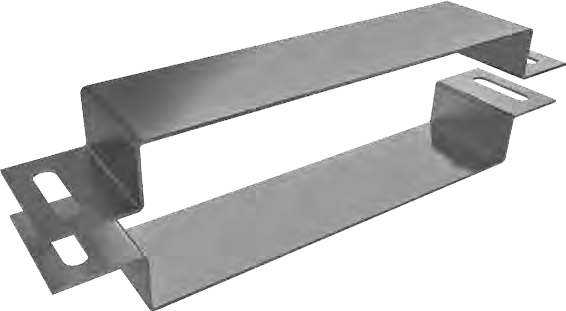

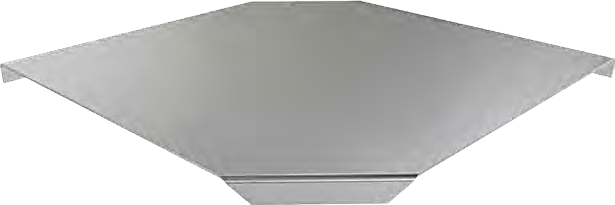

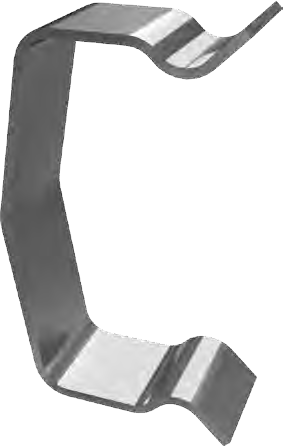

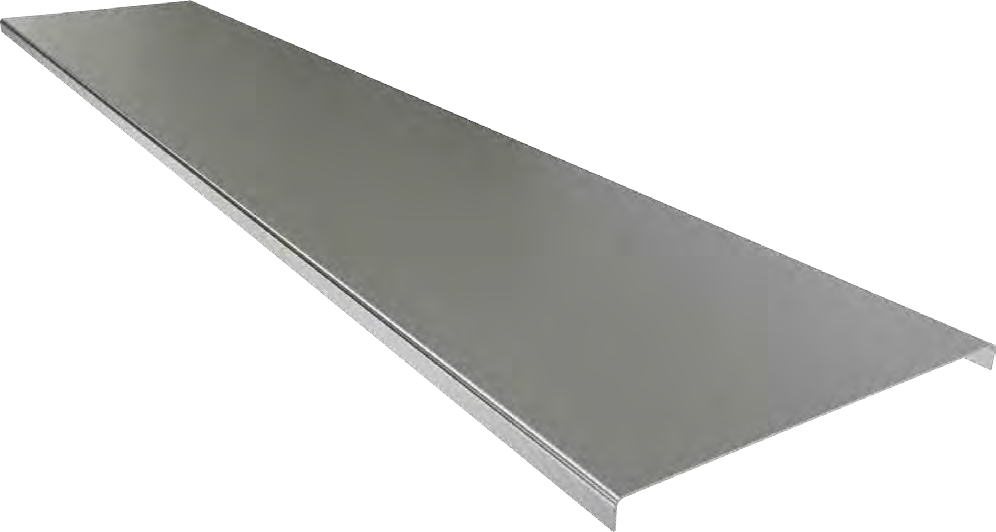

Normal hizmet, ağır hizmet ve merdiven tipi kanallar için düz kanal kapağının yanında köşe, T, dörtlü, iç ve dış bükey dönüş kapakları ile redüksiyon kapakları bulunur. Kapağı sabitlemek için tekli ve çiftli kapak kelepçesi kullanılır.

Kanal KapağıKöşe Dönüş KapağıKapak KelepçesiÇiftli Kapak Kelepçesi

Geçmeli tip kanal kullanıyorsanız kendi kapak serisine geçmeli tip kapak ve aksesuarları sayfasından ulaşabilirsiniz. Tüm kapak çeşitleri için kapak ve aksesuarları sayfasına bakın.

Kısa karar tablosu

Projenizde hangi bölümlere kapak gerektiğinden emin değilseniz güzergâhı ve ortamı bize iletin; kapaklı ve kapaksız bölümleri metrajla birlikte netleştirelim. Metrajınızı yükleyin veya ürünleri inceleyin.
