Kablo Kanalı Askı ve Konsol Seçimi: Duvar Konsolu, U Profil, Tij Askı ve C Profil

Kablo kanalının taşıyabileceği yük, kanalın kendisi kadar onu taşıyan destek sistemine bağlıdır. Doğru kalınlıkta bir kanal, yanlış seçilmiş ya da seyrek yerleştirilmiş bir askıda sehim yapar, kapakları oturmaz, birleşim yerleri zorlanır. Bu rehberde montaj yüzeyine ve yüke göre hangi destek sisteminin kullanılacağını, sahada en sık karşılaşılan seçim hatalarıyla birlikte anlatıyoruz.

Önce iki soru: nereye monte edilecek, ne kadar yük taşıyacak?

Destek sistemi seçimi iki sorunun cevabıyla başlar. Birincisi montaj yüzeyi: kanal bir duvar boyunca mı ilerliyor, tavandan mı sarkıtılacak, yoksa çelik konstrüksiyona mı bağlanacak? İkincisi yük: kanalın içindeki kabloların metre başına ağırlığı ve destekler arasındaki açıklık. Açıklık büyüdükçe kanalın taşıyabileceği yük hızla düşer; bunu destek aralığı rehberinde katalog verisiyle gösterdik.

1. Duvar konsolları

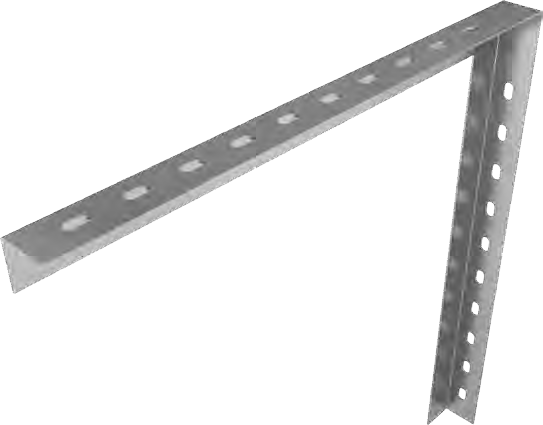

Kanal bir duvar boyunca ilerliyorsa en pratik çözüm duvar konsoludur. Konsol duvara dübel veya ankrajla sabitlenir, kanal konsolun üzerine oturur. L tipi duvar konsolu hafif ve orta yükler için basit bir çözümdür. Kaynaklı duvar konsolu rijit gövdesiyle daha ağır hatlarda tercih edilir; kaynaksız duvar konsolu ise sahada sökülüp takılabilen, kaplaması kaynakla bozulmamış bir alternatiftir. Konsol boyu, kanal genişliğinden kısa olmamalı; ileride ikinci bir kanal eklenecekse çok katlı düzen baştan planlanmalıdır.

2. Tavandan U profil ile taşıma

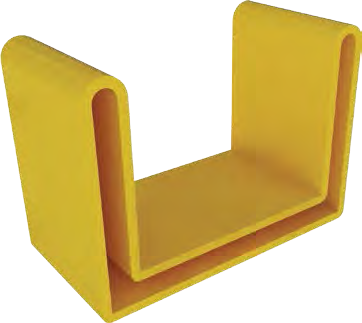

Tavan altında, birden fazla kanalın üst üste geçtiği hatlarda U profil kullanılır. Profil tavana montaj elemanlarıyla sabitlenir, üzerine U profil konsollar kanal sayısı kadar yerleştirilir. Böylece güç, zayıf akım ve data kanalları aynı askı noktasında farklı katlarda taşınabilir. Bu düzen, kanalların seviyelerini ayarlamaya ve sonradan kanal eklemeye imkân verir.

3. Tij askılar: hızlı ve ayarlanabilir

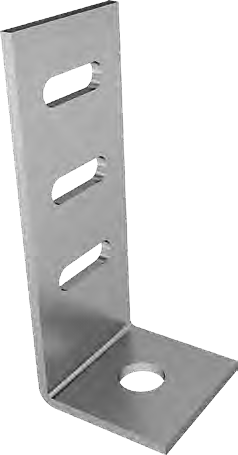

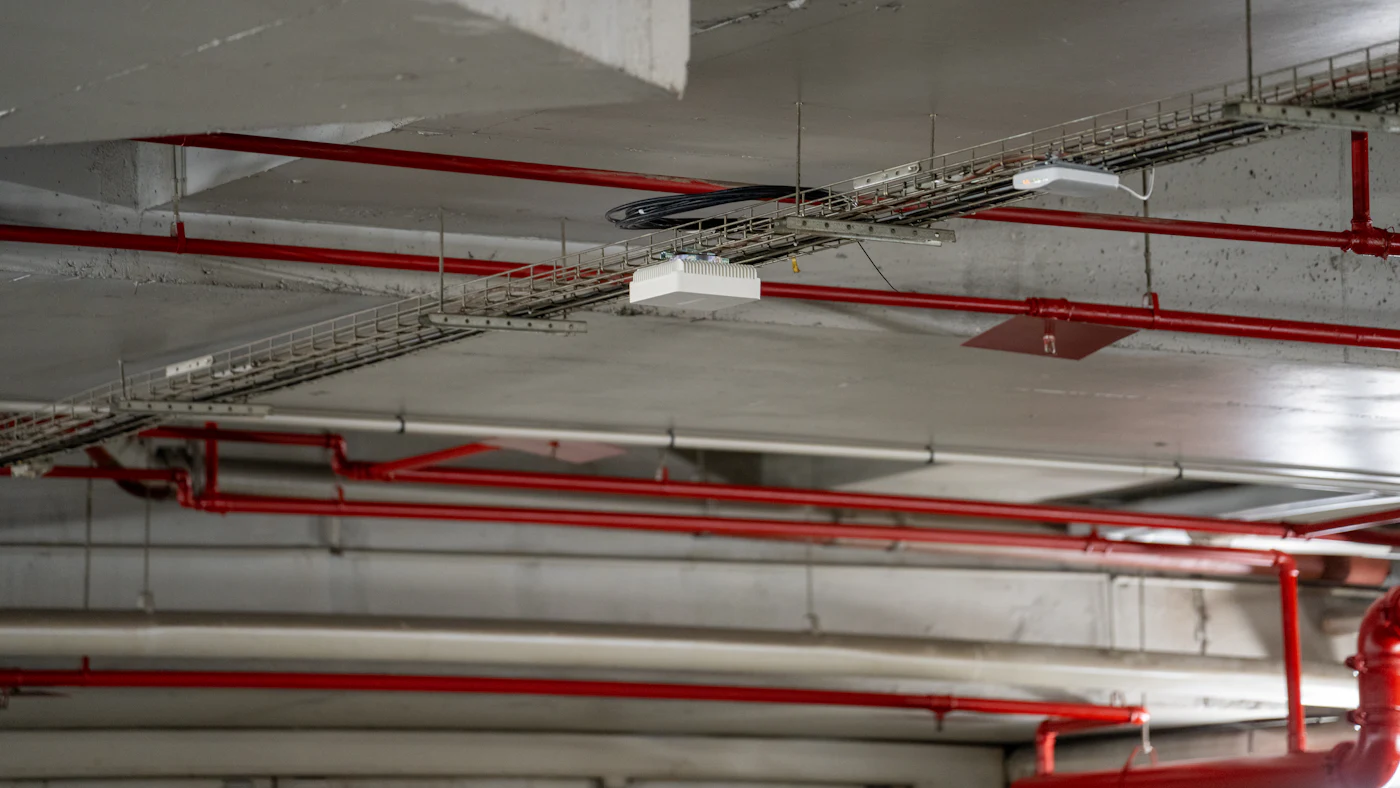

Tavandan inen dişli çubuk (tij) ile yapılan askılar, özellikle asma tavan üstü ve ofis tipi hafif-orta yüklü hatlarda montajı hızlandırır. Tek tijli askı aparatı dar kanallar için, çift tijli askı aparatı daha geniş kanallar ve daha dengeli yük dağılımı için kullanılır. Uzun tij boylarında salınım olabileceği unutulmamalı; uzun inişlerde çapraz bağlantı veya profil tabanlı bir çözüm daha güvenlidir.

4. Ağır hatlar: I80 profil

Sanayi tesislerinde, trafo merkezlerinde ve ana dağıtım hatlarında kablo yükü yüksek ve açıklıklar büyüktür. Bu hatlarda I80 profil, kendi tavan ve duvar montaj elemanları, konsolları ve kelepçeleriyle birlikte rijit bir taşıyıcı iskelet oluşturur. Kablo merdiveni ile birlikte kullanıldığında uzun açıklıkları rahatça geçer.

5. Modüler sistem: C profil

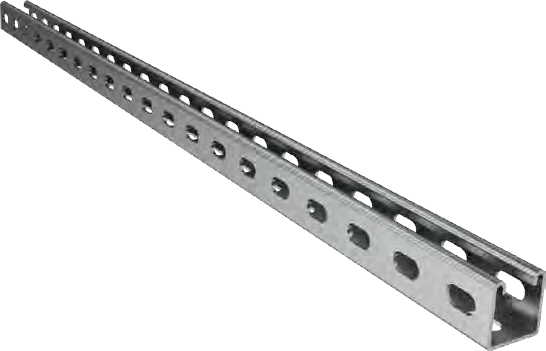

41×41 ve 41×21 C profiller ile konsolları ve ek elemanları, sahada ölçüye göre kesilip birleştirilen modüler bir taşıyıcı sistem kurmayı sağlar. Mekanik tesisatla ortak askı noktaları, düzensiz tavan yapıları ve sık revizyon beklenen alanlar için esnek bir çözümdür.

L Tipi Duvar KonsoluU Profil KonsolÇift Tijli Askı Aparatı41×41 C Profil

Hangi durumda hangisi?

Sahada en sık yapılan 5 hata

• Açıklığı katalogdan değil alışkanlıktan seçmek: Destek aralığı kanal tipine, kalınlığına ve kablo yüküne göre belirlenmelidir.
• Dönüşlerin desteksiz bırakılması: Köşe ve T dönüşlerin hemen yanına destek konmazsa dönüş parçası sarkar.
• Farklı kaplamaları karıştırmak: Sıcak daldırma galvaniz kanalı pregalvaniz askıyla dış ortamda kullanmak, zayıf halkada erken korozyona yol açar. Kaplama rehberi
• Ankrajı zemine göre seçmemek: Beton, tuğla, gazbeton ve çelik için farklı bağlantı elemanları gerekir.
• Hırdavatı metraja yazmamak: Tij, somun, cıvata ve ek elemanları sahada eksik kalan en yaygın kalemlerdir. Metraj kontrol listesi
